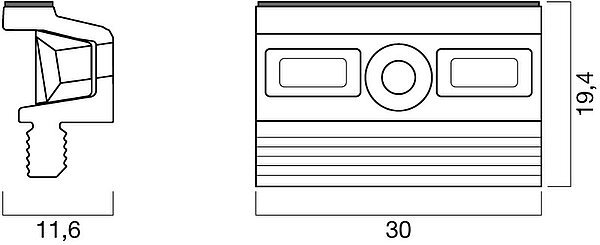

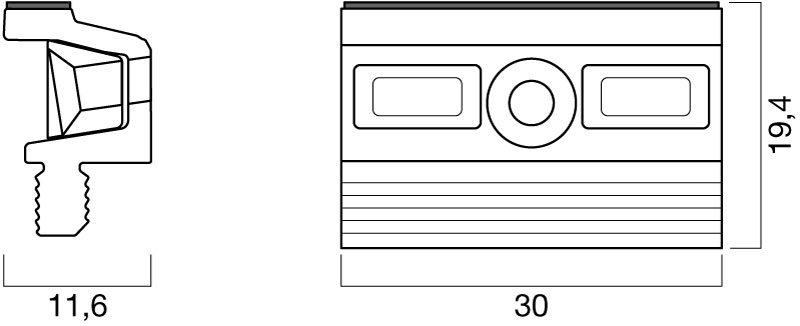

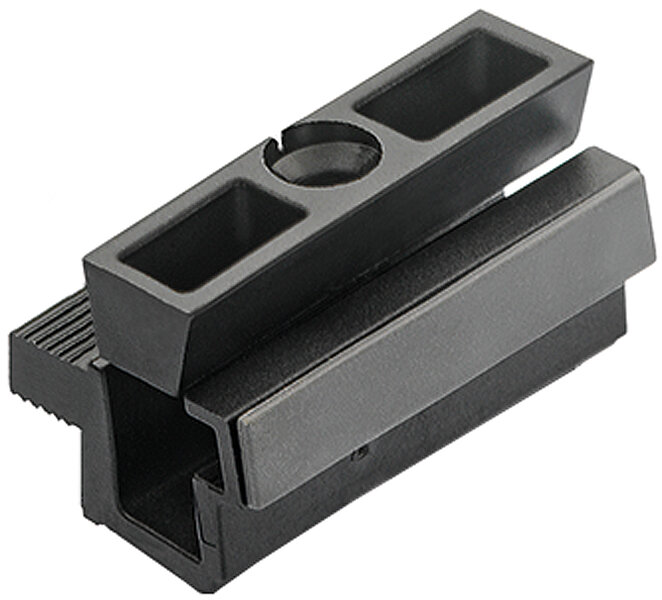

Einsatz: Glashalter zur mechanischen Fixierung von Glasscheiben.

Ausführung: Kunststoff mit Gummischutzschicht für die Glasscheibe.

Richtiger Anpressdruck: Entscheidend für die dauerhafte Dichtheit des Gesamtsystems ist, dass ein Anpressdruck auf die Außendichtung erzeugt wird. Dieser wird bei G-Fix 03-S-00 beim Anschrauben durch den konisch ausgebildeten Befestigungskeil erzeugt und kann je nach Einschraubtiefe nach Wunsch variiert werden.

Wichtiger Hinweis: Voraussetzung für die ordentliche Funktion des G-Fix 03-S-00 ist die Verwendung eines entsprechenden Dichtungsprofils auf der außenliegenden Seite der Glasscheibe. Bei 2-Scheiben-Glas muss das Dichtungsprofil Glasstärketoleranzen von mindestens 1,6 mm, bei 3-Scheiben-Glas von mindestens 2,4 mm ausgleichen können.

Wichtige Montagehinweise: Um einen korrekten Anpressdruck auf die Glasscheibe aufbauen zu können, ist der Befestigungspunkt des G-Fix 03-S-00 entscheidend. Dieser muss ein konstantes Maß von der Anschlagkante aufweisen. Dazu kann die Montagelehre G-Fix 03-S-00 MONTAGE zur Direktmontage verwendet werden. Alternativ können Positionslöcher mit einem Automaten oder mit der Kombination der Montagelehre G-Fix 03-S-00 MONTAGE mit dem G-Fix 01 Bohradapter vorgebohrt werden. Ebenso kann ein geeigneter Anschlagfalz vorgefräst werden.

Beginnen Sie die Montage jeweils in der Mitte jeder Rahmenseite. Den ersten G-Fix 03-S-00 setzt man am besten oben. Danach werden weitere G-Fix 03-S-00 jeweils von der Mitte aus zu den Rahmenecken hin befestigt. In den Ecken werden mind. 8 cm Abstand benötigt, wenn ein E-Fix Eckwinkel verwendet wird.

Montagevorteil: Für einen optimalen Einbau ist es von Vorteil, wenn die Kanten der Glasscheiben gesäumt sind.

Wichtiger Hinweis: Für die Gewährleistung der Funktion ist jeweils ein G-Fix 03-S-00 in einem Abstand von min. 20 cm zu montieren.

Eckwinkel E-Fix: Zum G-Fix 03-S-00 passen die Eckwinkel E-Fix 01 und E-Fix 03.
