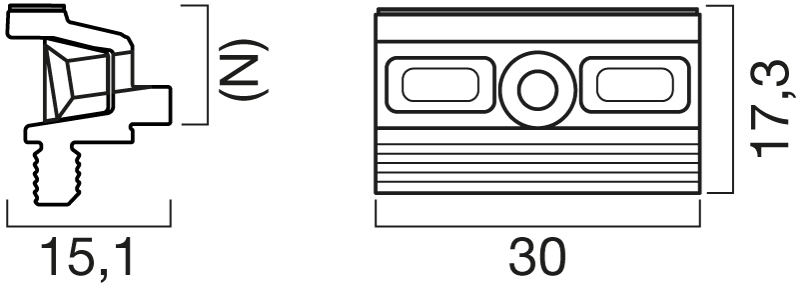

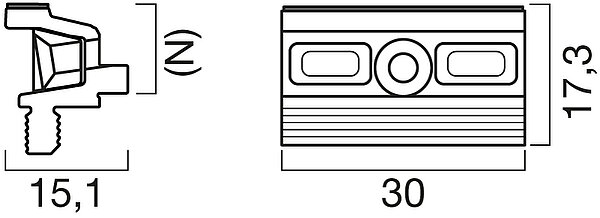

Einsatz: Glashalter zur mechanischen Fixierung von Glasscheiben.

Ausführung: Kunststoff mit Gummischutzschicht für die Glasscheibe.

Richtiger Anpressdruck: Entscheidend für die dauerhafte Dichtheit des Gesamtsystems ist, dass ein Anpressdruck auf die Aussendichtung erzeugt wird. Dieser wird bei G-Fix 03 beim Anschrauben durch den konisch ausgebildeten Befestigungskeil erzeugt und kann je nach Einschraubtiefe nach Wunsch variiert werden.

Wichtiger Hinweis: Voraussetzung für die ordentliche Funktion des G-Fix 03 ist die Verwendung eines entsprechenden Dichtungsprofils auf der aussenliegenden Seite der Glasscheibe. Bei 2-Scheiben-Glas muss das Dichtungsprofil Glasstärketoleranzen von mindestens 1,6 mm, bei 3-Scheiben-Glas von mindestens 2,4 mm ausgleichen können.

Wichtige Montagehinweise: Die Positionierung des G-Fix 03 erfolgt über eine durchgehende oder eine interpolierte Führungsnut mit 4/4 mm. Die Lage der Führungsnut ist abhängig von der Rahmenbreite und der Glasscheibenstärke. Die Montage kann werkzeuglos erfolgen. Sie beginnt jeweils in der Mitte jeder Rahmenseite. Den ersten G-Fix 03 setzt man am besten oben. Danach werden weitere G-Fix 03 jeweils von der Mitte aus zu den Rahmenecken hin befestigt. In den Ecken werden mind. 8 cm Abstand benötigt, wenn ein E-Fix Eckwinkel verwendet wird.

Wichtiger Hinweis: Für die Gewährleistung der Funktion ist jeweils ein G-Fix 03 in einem Abstand von ca. 20 cm zu montieren.

Eckwinkel E-Fix: Zum G-Fix 03 passen die Eckwinkel E-Fix 01 und E-Fix 03.
