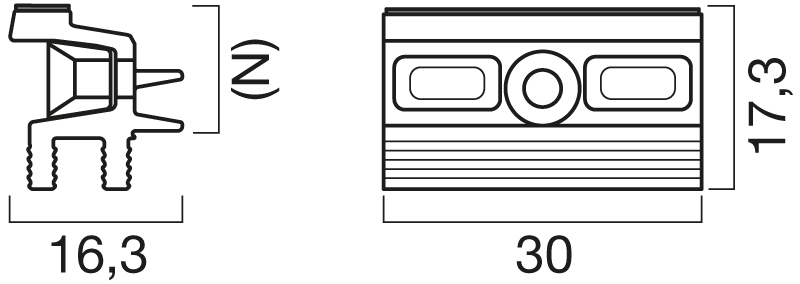

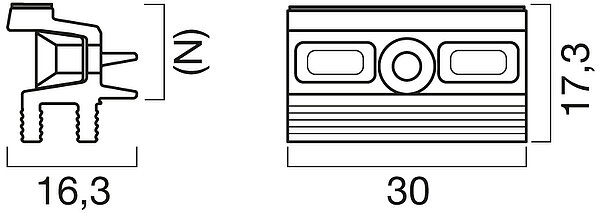

Einsatz: Glashalter zur mechanischen Fixierung von Glasscheiben.

Ausführung: Kunststoff mit Gummischutzschicht für die Glasscheibe.

Farbe Gummi G-FIX 02-S: Zur besseren Unterscheidung ist der Gummi des

G-FIX 02-S-11 in graphitgrau und der Gummi des G-FIX 02-S-12 in schwarz ausgeführt.

Richtiger Anpressdruck: Entscheidend für die dauerhafte Dichtheit des Gesamtsystems ist, dass ein Anpressdruck auf die Außendichtung erzeugt wird. Dieser wird bei G-Fix 02 beim Anschrauben durch den konisch ausgebildeten Befestigungskeil erzeugt und kann je nach Einschraubtiefe nach Wunsch variiert werden.

Wichtiger Hinweis: Voraussetzung für die ordentliche Funktion des G-Fix 02 ist die Verwendung eines entsprechenden Dichtungsprofils auf der außenliegenden Seite der Glasscheibe. Bei 2-Scheiben-Glas muss das Dichtungsprofil Glasstärketoleranzen von mindestens 1,6 mm, bei 3-Scheiben-Glas von mindestens 2,4 mm ausgleichen können.

Wichtige Montagehinweise: Die Positionierung des G-Fix 02 erfolgt über eine durchgehende oder eine interpolierte Führungsnut mit 6/5 mm. Die Lage der Führungsnut ist abhängig von der Rahmenbreite und der Glasscheibenstärke. Die Montage kann werkzeuglos erfolgen. Sie beginnt jeweils in der Mitte jeder Rahmenseite. Den ersten G-Fix 02 setzt man am besten oben. Danach werden weitere G-Fix 02 jeweils von der Mitte aus zu den Rahmenecken hin befestigt. In den Ecken benötigt man 8 cm Abstand, wenn ein E-Fix 02 Eckwinkel verwendet wird.

Wichtiger Hinweis: Für die Gewährleistung der Funktion ist jeweils ein G-Fix 02 in einem Abstand von min. 20 cm zu montieren.

Eckwinkel E-Fix: Zum G-Fix 02 passt der Eckwinkel E-Fix 02.
