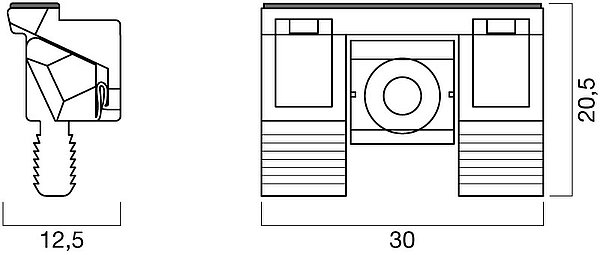

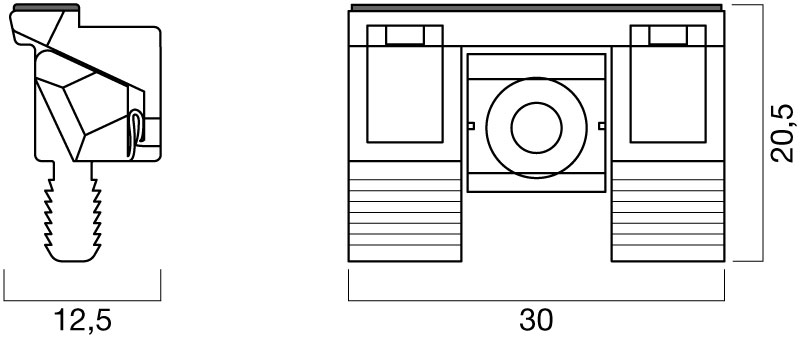

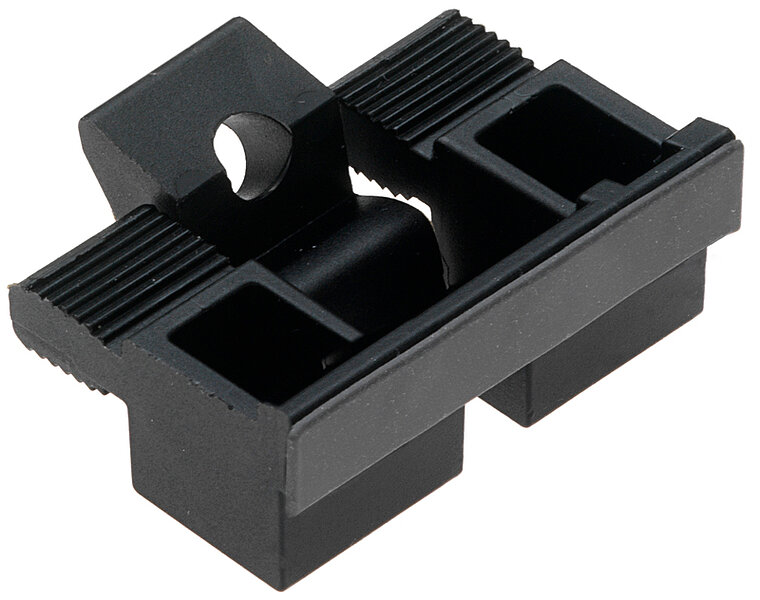

Einsatz: Glashalter zur mechanischen Fixierung von Glasscheiben.

Ausführung: Kunststoff mit Gummischutzschicht für die Glasscheibe.

Wichtiger Hinweis: Voraussetzung für die ordentliche Funktion des G-Fix 01 ist die Verwendung eines entsprechenden Dichtungsprofils auf der außenliegenden Seite der Glasscheibe. Bei 2-Scheiben-Glas muss das Dichtungsprofil Glasstärketoleranzen von bis zu 1,6 mm, bei 3-Scheiben-Glas von bis zu 2,4 mm ausgleichen können.

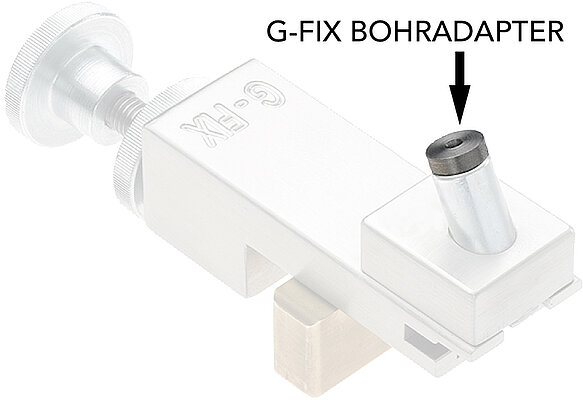

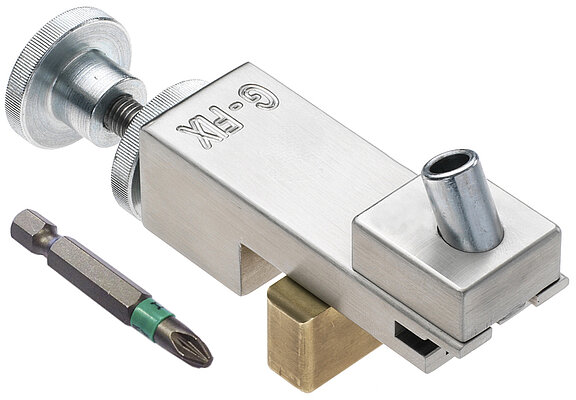

Wichtige Montagehinweise: Um einen korrekten Anpressdruck auf die Glasscheibe aufbauen zu können, ist der Befestigungspunkt des G-Fix 01 entscheidend. Dieser muss ein konstantes Maß von der Anschlagkante aufweisen. Dazu kann die G-Fix 01 Montagelehre zur Direktmontage verwendet werden. Alternativ können Positionslöcher mit einem Automaten oder mit der Kombination der G-Fix 01 Bohrlehre mit dem G-Fix 01 Bohradapter vorgebohrt werden. Ebenso kann ein geeigneter Anschlagfalz vorgefräst werden.

Die Montage der G-Fix 01 Glashalter beginnt jeweils in der Mitte jeder Rahmenseite. Den ersten G-Fix 01 setzt man am besten oben. Danach werden weitere G-Fix 01 jeweils von der Mitte aus zu den Rahmenecken hin befestigt. In den Ecken werden mind. 8 cm Abstand benötigt, wenn ein E-Fix Eckwinkel verwendet wird.

Montagevorteil: Für einen optimalen Einbau ist es von Vorteil, wenn die Kanten der Glasscheiben gesäumt sind.

Wichtiger Hinweis: Für die Gewährleistung der Funktion ist jeweils ein G-Fix 01 in einem Abstand von ca. 20 cm zu montieren.

Eckwinkel E-Fix: Zum G-Fix 01 passen die Eckwinkel E-Fix 01 und E-Fix 03.
